導讀：本文主要說明溫濕度變送產品的電流變功能，包括變送原理、接線方法、注意事項等。
THK100溫濕度變送器實時監測環境溫度和濕度，具有變送和通訊功能，本文重點講述電流變送功能。電流變送信號為4-20mA信號，是工業III型信號，傳輸距離遠，無精度損失。各種工業儀表和系統均支持4-20mA信號輸入，可方便接入各類工程設備、系統和儀表。

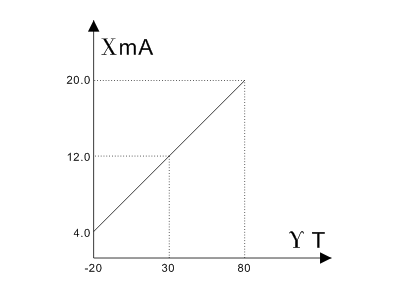

變送輸出功能是將溫度測量值根據量程，線性計算為4-20mA信號輸出。例如溫度測量量程是-20~80℃，當前測量值為30℃，那么根據溫度量程計算當前測量值的百分比值為(30-(-20))/(80-(-20))=50%，對應電流信號為4+(20-4)*50%=12mA。將萬用表接入電流輸出回路中，可測得輸出電流為12mA，或者使用過程校驗儀測量。計算圖表如下：

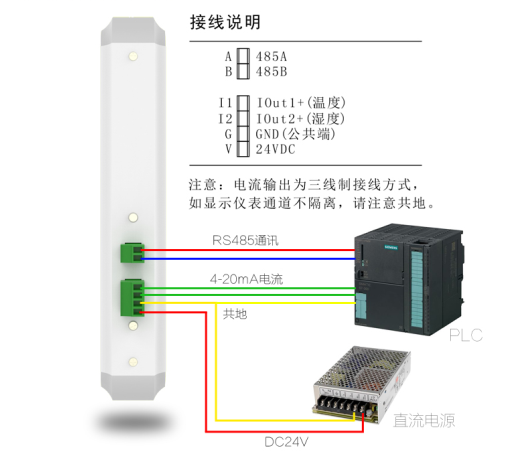

4-20mA電流變送輸出有二線制、三線制和四線制接線方法。THK100溫濕度變送顯示屏為三線制接線方法，如下入所示：
需要注意的地方為，THK100溫濕度顯示變送器有溫度和濕度兩路信號進行變送，接線時采用三線制接線方式，為共地接法。
