功能介紹
1.1.?溫濕度實時采集
采用瑞士盛世瑞恩SHT41工業級溫濕度傳感器芯片，實時采集空氣濕度和溫度，濕度響應時間≤8秒。濕度測量范圍0-100%RH，常規溫度測量范圍-40-80℃，高溫測量范圍-40-120℃。
1.2.?電流電壓變送輸出
根據實時溫濕度值和變送量程，輸出4-20mA\1V\5V\10V信號（可選）。
1.3.?485通訊接口
采用標準MODBUS RTU協議，可實時讀取數值，設置參數；可與變送輸出共存。
1.4.?數碼顯示
可選配高亮數碼顯示，實時顯示測量的溫濕度值。

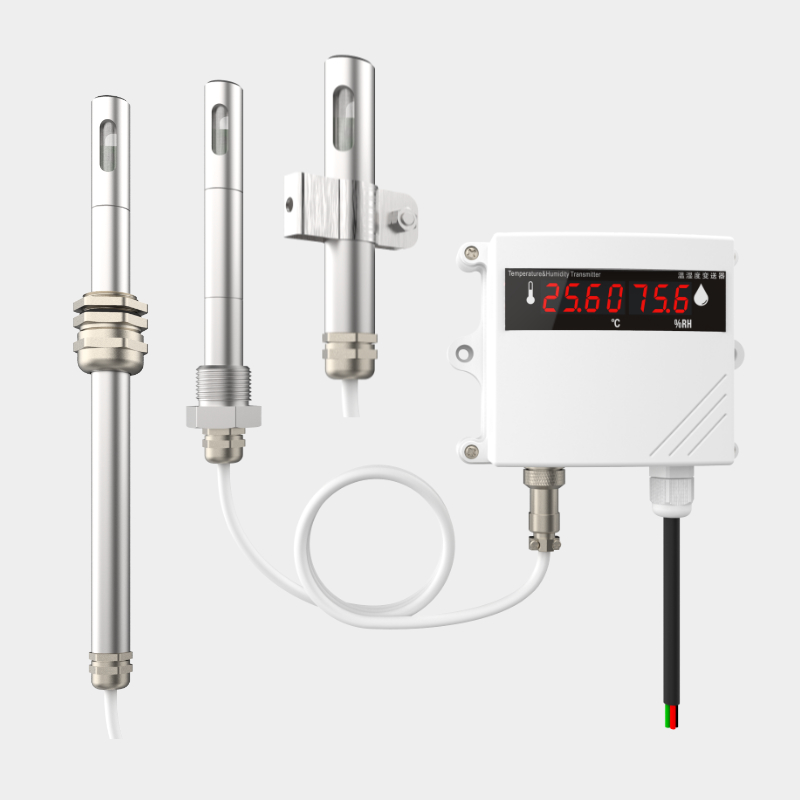

1.5.?安裝方式
主機為壁掛安裝，探頭固定方式可選支架、螺紋、法蘭安裝。
規格參數
| 【濕度量程】 | 0-100%RH |
| 【溫度量程】 | 一體：-40～60oC 分體：-40～80℃/-20～120oC（高溫） |
| 【濕度精度】 | ±3%（10～90%） ±4%（0～10%/90～100%） |
| 【溫度精度】 | ±0.3oC（0～80oC） ±0.4oC（-20～0oC/80～100oC） ±0.5oC（-40～-20oC/100～120oC） |
| 【輸出】 | 三線制電流4-20mA，精度1‰ 負載500Ω(24VDC)，負載200Ω(12VDC) 三線制電壓1V/5V/10V，精度1‰ 溫漂系數：50PPM/oC |
| 【通訊】 | RS485接口，標準MODBUS-RTU協議 |
| 【電源】 | 12-24VDC±10%，功耗2.5W |
| 【尺寸】 | 主機117×85×42mm |
| 【響應時間】 | T638秒 |
| 【EMC】 | 電源群脈2000VB級 |
| 【ESD】 | 接觸放電4000V間隙放電8000V |
| 【防護】 | 等級IP65 |
| 【環境】 | 主機工作溫度-40～60oC??（帶顯示-20～60oC） |
選型表
| THK200 | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | 壁掛溫濕度變送器 |
| 傳感器 | NX | ? | 一體塑料探頭 | ||||||
| WZ | 分體不銹鋼80mm探頭支架夾持安裝 | ||||||||
| WG | 分體不銹鋼80mm探頭活動螺紋安裝 | ||||||||
| WF | 分體不銹鋼80mm探頭法蘭盤安裝 | ||||||||
| YZ | 分體不銹鋼200mm探頭支架夾持安裝 | ||||||||
| YG | 分體不銹鋼200mm探頭活動螺紋安裝 | ||||||||
| YF | 分體不銹鋼200mm探頭法蘭盤安裝 | ||||||||
| M | 分體不銹鋼120mm探頭密封螺紋安裝 | ||||||||
| 傳感器引線 | ? | ? | ? | ||||||
| 2 | 傳感器引線2米：標配 | ||||||||
| … | 傳感器引線3-9米 | ||||||||
| 10 | 傳感器引線10米：最長10米 | ||||||||
| 485通訊 | ? | ? | ? | ||||||
| C | RS485通訊 | ||||||||
| 變送輸出 | ? | ? | ? | ||||||
| T1 | 4-20mA輸出 | ||||||||
| T2 | 0-1V輸出 | ||||||||
| T3 | 0-5V輸出 | ||||||||
| T4 | 0-10V輸出 | ||||||||
| 顯示 | ? | ? | ? | ||||||
| D | 數碼顯示 | ||||||||
| 電源信號線 | ? | ? | 標配1米 | ||||||
| L2 | 2米電源線 | ||||||||
| … | 3-8米電源線 | ||||||||
| L9 | 9米電源線 | ||||||||
| 探桿延長 | ? | ? | ? | ||||||
| X1 | 延長1根探桿（120mm/根） | ||||||||
| … | 延長2-4根探桿（120mm/根） | ||||||||
| X5 | 延長5根探桿（120mm/根） | ||||||||
| 語言 | ? | ? | |||||||
| E | 英文版 | ||||||||
| 備注 | 1、測量范圍：濕度0～100%，溫度-40～80℃； 2、變送和通訊功能至少選擇一項； 3、一體式無需選型傳感器引線長度 3、高溫傳感器引線和常規傳感器引線二選一 4、一體型與密封性無需選擇安裝方式 | ||||||||
?
? THK200H | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | [ ] | 壁掛溫濕度變送器（高溫版） |
| 傳感器 | WZ | ? | 高溫分體不銹鋼80mm探頭支架夾持安裝 | ||||||
| WG | 高溫分體不銹鋼80mm探頭活動螺紋安裝 | ||||||||
| WF | 高溫分體不銹鋼80mm探頭法蘭盤安裝 | ||||||||
| YZ | 高溫分體不銹鋼200mm探頭支架夾持安裝 | ||||||||
| YG | 高溫分體不銹鋼200mm探頭活動螺紋安裝 | ||||||||
| YF | 高溫分體不銹鋼200mm探頭法蘭盤安裝 | ||||||||
| M | 高溫分體不銹鋼120mm探頭密封螺紋安裝 | ||||||||
| 傳感器引線 | 2 | ? | 高溫傳感器引線2米：標配 | ||||||
| … | 高溫傳感器引線3-9米 | ||||||||
| 10 | 高溫傳感器引線10米：最長10米 | ||||||||
| 485通訊 | ? | ? | ? | ||||||
| C | RS485通訊 | ||||||||
| 變送輸出 | ? | ? | ? | ||||||
| T1 | 4-20mA輸出 | ||||||||
| T2 | 0-1V輸出 | ||||||||
| T3 | 0-5V輸出 | ||||||||
| T4 | 0-10V輸出 | ||||||||
| 顯示 | ? | ? | ? | ||||||
| D | 數碼顯示 | ||||||||
| 電源信號線 | ? | ? | 標配1米 | ||||||
| L2 | 2米電源線 | ||||||||
| … | 3-8米電源線 | ||||||||
| L9 | 9米電源線 | ||||||||
| 探桿延長 | ? | ? | ? | ||||||
| X1 | 延長1根探桿（120mm/根） | ||||||||
| … | 延長2-4根探桿（120mm/根） | ||||||||
| X5 | 延長5根探桿（120mm/根） | ||||||||
| 語言 | ? | ? | |||||||
| E | 英文版 | ||||||||
| 備注 | 1、測量范圍：濕度0～100%，溫度-40～120℃； 2、變送和通訊功能至少選擇一項； 3、高溫傳感器引線和常規傳感器引線二選一 4、一體型與密封性無需選擇安裝方式 | ||||||||
